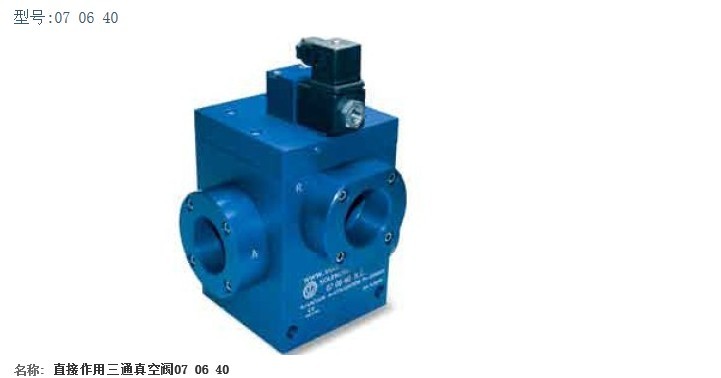

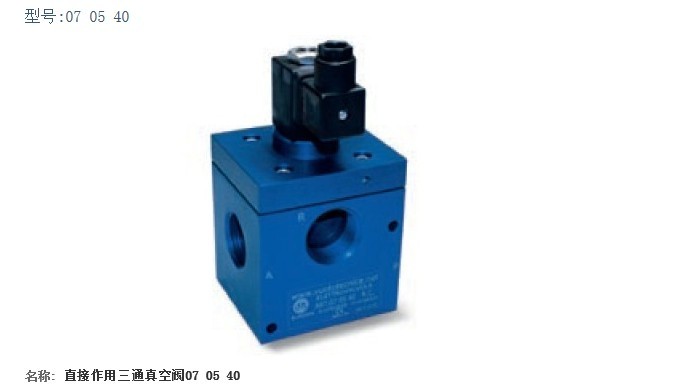

该类型的真空电磁阀属于两位三通式真空电磁阀，可以提供常闭和常开型，阀芯由硅橡胶密封片和盯氰橡胶隔膜制成。



该阀的工作原理是基于真空泵或者发生器和吸入空气之间的压力差而动作，该压力差作用于密封膜片，真空阀可以直接动作而无需要压缩空气和弹簧，该阀可以用于较大的真空流量切断与释放的场合。



由于引入空气量较小，该阀不能用于较低真空的场合（＜-850 mabr,真空度＜15%）



真空阀线圈采用合成树脂包覆而成，绝缘等级F(达155℃），符合VDE标准，并有6.3mm的三角插头，符合VDE标准，保护等级IP 54,IP 65并带接线盒。



电压许用公差：±10%,最大能耗16.5VA,直流16 W,线圈可以360°旋转，接线盒能在线圈上旋转180°，根据要求，也可以安装LED指示灯，带保护的抗干扰回路，也可以防止过压及极性反向。

该真空吸盘机械，自动化提升机械，中央真空管路系统，机器人真空夹具系统等领



现在提供标准型号为：

07 03 40 真空连接口径：G1/2" 真空流量：20m³/h 工作真空度：0.5-850 mbar.abs

07 04 40 真空连接口径：G3/4" 真空流量：40m³/h 工作真空度：0.5-850 mbar.abs

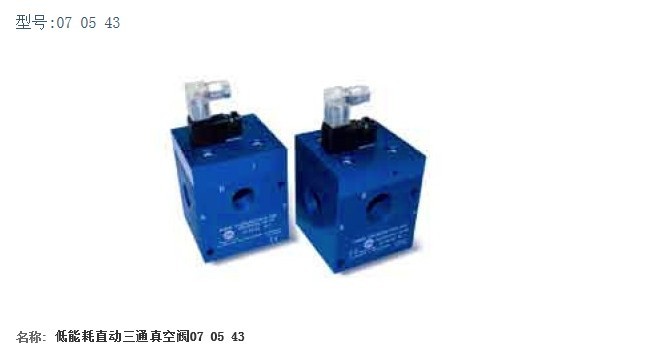

低能耗直动式三通真空阀

该类型的真空电磁阀为两位三通式直接动作阀，无需先导气压，阀身由铝合金制成，阀芯由硅橡胶制成，控制隔膜由盯氰橡胶制成。

该真空电磁阀非弹簧复位型，工作时需要一定真空度，动作原理是基于真空源与吸附端之间的压力差，动作时，线圈推动阀芯引入少量空气进入真空源一端，使真空源与作用端的压力平衡。因此，该阀响应速度很快，切换真空时只需要极小的电磁切割力，所以可以配置较低功率的线圈，该线圈可以由PLC控制器直接驱动其动作。

线圈由绝缘等级达到F(155℃），符合VDE标准，保护等级IP 65

许用电压：12/24V/CC

许用电压公差值：±10%

最大功率：2W

接线盒可180°旋转，根据需要也可以提供带LED显示的接线盒，有抗干扰回路，提供极性反向保护。

该真空阀用于无压缩空气，直接动作，连接时需要注意常开与常闭的真空阀连接方式。

工作压力：0.5 到 850 mbar.abs

通过空气温度:-5℃ 到 60℃

现在提供标准型号为：

07 03 43 NC 连接口径：G1/2" 真空流量：20m³/h 真空度工作范围：0.5 到 850 mbar.abs

07 03 43 NO

07 04 43 NC 连接口径：G3/4" 真空流量：40m³/h 真空度工作范围：0.5 到 850 mbar.abs

07 04 43 NO

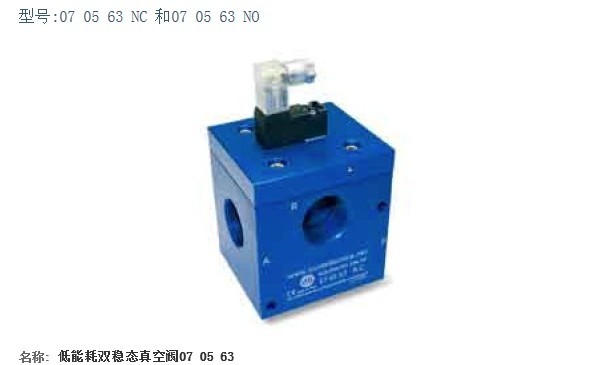

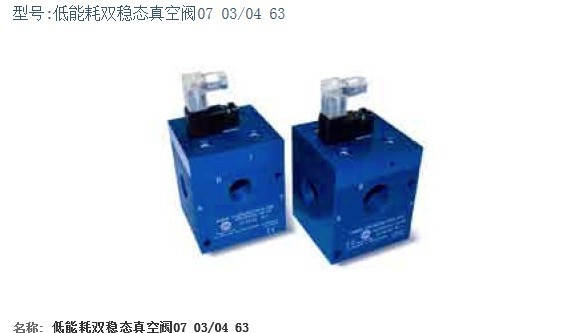

这类真空电磁阀为双稳态三通真空电磁阀，线圈由低能耗线圈组成，电磁阀在简单的电脉冲下可相互互换常开和常闭的位置，在断电的情况保持位置，直到相反电脉冲。该阀可以用于断电仍然需要保持真空连接的场合，可用于安全保压。

电磁阀线圈绝缘等级达到F(155℃），符合VDE标准，保护等级IP 54,IP 65并带接线盒。

许用电压：12/24V/CC

许用电压公差值：±10%

最大功率：1W

根据要求，可以提供带LED显示的接线盒，有抗干扰回路，提供极性反向保护。

工作压力：0.5 到 850 mbar.abs

通过气体的温度：-5 ℃ 到 60℃

现在提供标准型号为：

07 03 63 NC 连接口径：G1/2" 真空流量：20m³/h

07 03 63 NO

07 04 63 NC 连接口径：G3/4" 真空流量：40m³/h

07 04 63 NO

新型真空电磁阀，保证高速响应速度，动作频率较高，该阀真空流量超过200m³/h,该阀用于大流量真空截止和真空夹具的开闭和释放等，例如真空热成型，真空包装，机器人，自动化上料系统，自动开袋等需要在真空源，使用端和大气之间需要自动快速切换和释放的场合等。 真空阀型号：07 08 13 连接口径：Ø 2" （英寸） 真空流量：300m³/h 工作压力：0.5 到 1000 mbar.abs 先导气压：4 到 8 Bar 吸入气体温度：-5℃ 到 60℃
